沙井新桥格力变频空调E6故障维修

前几天在深圳沙井街道新桥社区接修一台格力U雅变频空调,外主板型号GRJW832-A.30148527。用户反映空调不制冷,到用户家检修发现空调运行大约10秒显示E6,测通讯线30伏左右浮动,在外机S线柱拆下通信线,用测试仪代外机测试内机,测试仪显示没有检测到故障,基本排除了通信线跟内机问题。再用检测仪代内机检测外机,几分钟后显示E6,建议排除方法是更换室外机电控,这不废话吗?

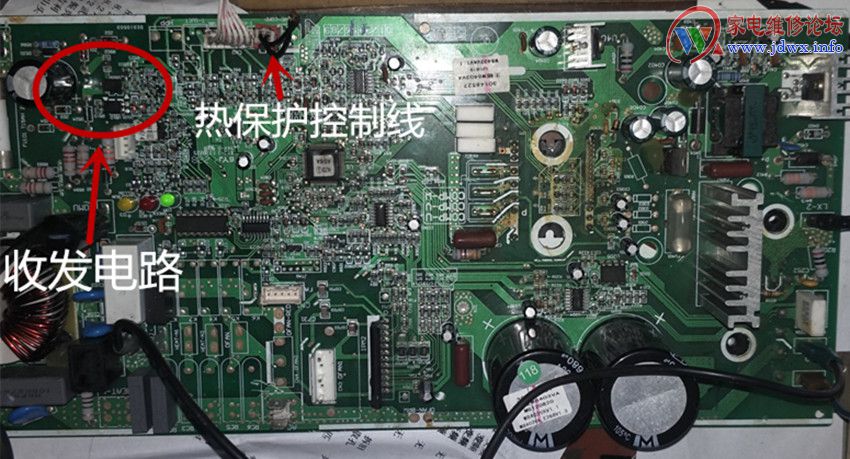

即使更换外机电控也要拆机,所以继续打开外机上盖,拆外机电控屏蔽盖,开机观察3灯,绿灯亮,内机显示E6后,3灯还是一样绿亮,红,黄灭,绿灯亮也许是好事,因为这款主板CPU自检正常时显示的就是绿灯,一般5到10秒,等接收到内机信号,绿灯才闪,接着红灯闪压机启动,风机启动。

为了证实CPU是否工作,拔下过热保护线,(红座两针线),使过热保护开路,再试机,3灯这时候是绿,黄闪,说明外机CPU能检测到热保护动作,它是在工作的。

接下来把思路放到外机收发电路上,发送光耦1、2脚1V左右变跳,3脚几十伏变跳,估计问题不大,测接收光耦1、2脚零点几伏变跳,通讯是脉冲电压,用万用表测是否正常不好说,所以在路根据色环,随便检查了外围几个电阻和通讯供电滤波没发现有什么问题。再测接收光耦3、4脚,2.5V无变跳,判断应该是光耦问题,因为以前测过正常的机子3、4脚好像是1.2V左右摆动,光耦型号是871,手头只有817,先换上再说,换上后得到的结果仍是E6,是光耦代换问题还是接收后级问题?。后级都是贴片在用户家有点棘手,只得拆板回家研究。

回家后焊上座插上871光耦,结果检测仪上同样显示E6,都换几个了,应该不是它的事,沿线路找到接收放大管HJ3H贴片,也就是9013,再用测试仪检测发现9013集电极始终是低电位,是它坏了?在路不好测好坏,拆下后检测它又是好的,看来这样像无头苍蝇一样很难有结果,现在厂家的核心技术,连个线路图都保密,不过这几个元件描个图应该不成问题。

接收发送电路图从图上不难看出,能使]接收光耦U510的4脚电位升高的,只有R509阻值变少和D505击穿,先拆D505,测其正常,再拆R509阻值只有400欧姆左右。

把R509换上10K。测接收光耦U510的4脚静态电压降到1.2V左右,当内机发出信号,收光耦U510的4脚电位在1V左右摆动。一分钟左右绿灯先闪,接着红灯闪,检测仪显示检测无故障。接收发送电路

Q501在无内机信号时,它是导通的,1.2V的电压经R508足够使Q501饱和,集电极是低电位0V,当内机发出低电位信号脉冲使光耦U501的1,2脚电流增大,4脚电位下降,Q501的基极也跟着下降使Q501截止,集电极变高电位。上偏置R509阻值变小,光耦U510的4脚电位无法下降到Q501截止电位,信号脉冲无法通过Q501,造成E6故障。其实故障时,光耦U510的4脚电位也是有变跳的,只是幅度小,在用户家用的是数字表感觉不出来。在家里用的是机械表,因为是脉冲电压,以上数据并非绝对值,只做参考。以上是沙井新桥社区格力变频空调E6故障维修的全过程,希望能对大家有所启发。

文章内容来源:https://www.jdwx.info/thread-746610-1-2.html。侵删!
